2022款AIRBFT气动避震电磁阀安装方法 安装教程

[复制链接]

374

主题

398

帖子

2128

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
2128
QQ
发表于 2021-7-6 17:07:39 | 显示全部楼层 |阅读模式
2022款AIRBFT气动避震电磁阀安装方法 安装教程?
全新的外观和芯片设计,稳定性更好,功能更强大,采用8联阀设计,升降速度更快。
CONTROLLER   V4-P3 2022 (1).jpg

CONTROLLER   V4-P3 2022 (2).jpg

CONTROLLER   V4-P3 2022 (3).jpg

CONTROLLER   V4-P3 2022 (4).jpg

CONTROLLER   V4-P3 2022 (5).jpg

CONTROLLER   V4-P3 2022 (6).jpg

CONTROLLER   V4-P3 2022 (7).jpg

COMTROLLER  V4-PH3 (1).jpg

COMTROLLER  V4-PH3 (2).jpg

COMTROLLER WIRE HARNESS  V4-P3.jpg

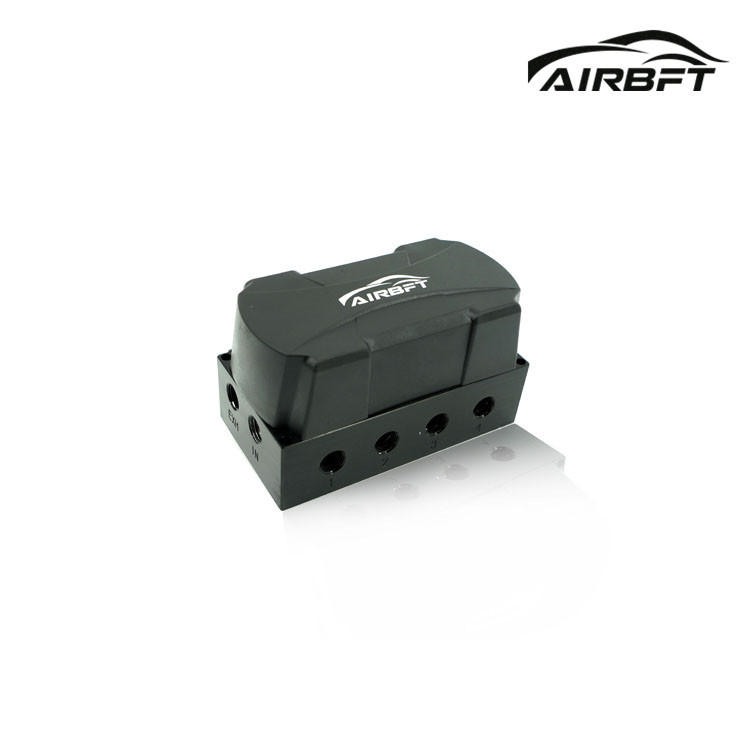

安装教程方法,这个是AIRBFT电磁阀组,左右两侧的EXH是排气孔 左右侧的IN是进气孔,正面的1234分别对接四根避震,1是左前 2是右前 3是左后 4是右后。电磁阀后面有个插头,电磁阀线路接法,线路共计5根线:红色线接正极常电继电器30,黄色线是接ACC,橙色线接继电器86,黑色线打铁,黑色粗线是遥控器线插头。
